  • Soluzione di Test

    Applicazione

    Applicazione
    Copre l'intero spettro delle applicazioni di test e misurazione, dal laboratorio alla fabbrica di wafer

    Il collegamento del test dei semiconduttori comprende principalmente la verifica del design del chip nella progettazione di un wafer, il test di fabbricazione del wafer (CP) e il test del prodotto finito dopo il confezionamento (FT). La stazione di sondaggio viene utilizzata per il trattamento del wafer dopo il test CP, prima del processo di incapsulamento, e si occupa del trasporto e del posizionamento del wafer, per garantire che il segnale dal lato del wafer agli strumenti di precisione sia più stabile. Questo permette ai granuli sul wafer di entrare in contatto con il sondino e testarli uno per uno, ottenendo dati di test più precisi. L'attrezzatura di test dei semiconduttori per la misurazione del sondino include macchine da test e separatori. La macchina da test viene utilizzata in tutti i collegamenti di test; ogni collegamento richiede l'uso combinato con il separatore o il tavolo di sonda.

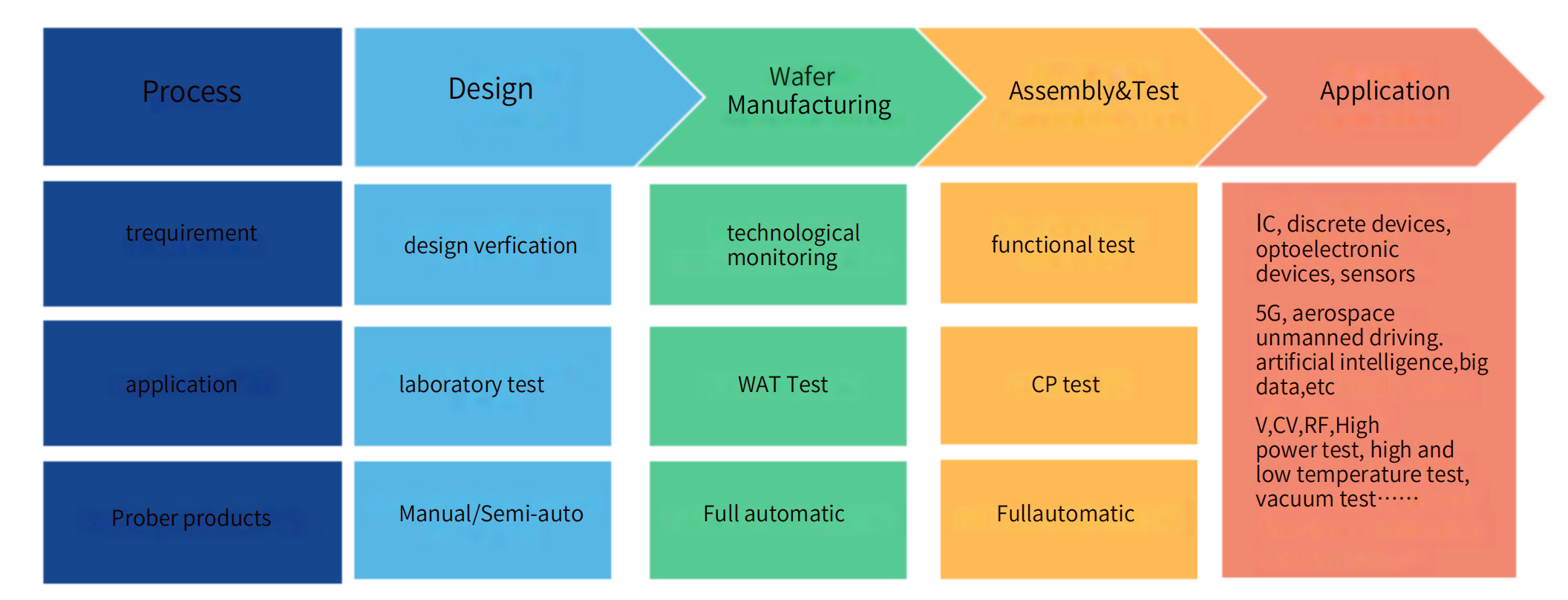

    探针台应用概述
    Oggetto Cliente
    01

    Istruzione Tecnologica

    Istituto di Ricerca
    02

    Ricerca Sperimentale

    Laboratorio
    Istituto di Ricerca
    Istituzione di Test Professionale
    Azienda di Progettazione di Chip
    03

    Produzione Commerciale

    Impianto di Fabbricazione
    Fabbrica di Test di Sigillatura
    Fabbrica di Pannelli
    Direzione dell'Applicazione

    Trasformiamo i concetti innovativi dei clienti in risultati concreti, realizzando un'analisi di test e misurazione precisa e affidabile. Forniamo supporto per la misurazione accurata e l'analisi delle prestazioni dei dispositivi a semiconduttore, inclusa la fornitura di soluzioni tecniche per test di materiali/componenti, test delle caratteristiche CV/IV, test di intensità luminosa e lunghezza d'onda di LD/PD/LED, analisi dei guasti dei dispositivi a radiofrequenza, test dei collegamenti interni del chip, degli elettrodi, dei PAD e molto altro.

    • Direzione dei Circuiti Integrati (IC)

      ● Test del Wafer
      ● Modifica delle Linee del Chip
      ● Analisi dei Guasti
      ● Fotografia Inversa del Chip
    • Direzione PCB

      ● Test elettrico della scheda a circuiti stampati (PCB)
    • Direzione Maschera

      ● Riparazione dei difetti della maschera
    • Direzione LED

      ● Test dell'efficienza fotoelettrica della batteria
      ● Test EL
      ● Test delle prestazioni elettriche
    • Direzione Fotovoltaica (PV) Solare

      ● Tracciatura/incisione delle celle solari
    • Direzione FPD

      ● Riparazione dei punti salienti/linee di LCD, OLED
      ● Test di Sonda del Pannello
    • Direzione Touch Panel

      ● Riparazione del cortocircuito ITO del touch screen con laser
      ● Ablazione laser
    Soluzione di Misurazione Integrata

    Aiutiamo i clienti a ottimizzare meglio il loro processo di test, guadagnando costantemente la fiducia dei clienti. Grazie agli anni di esperienza con i partner, abbiamo tradotto molta esperienza tecnica in casi di successo concreti nel mercato, formando gradualmente soluzioni di misurazione e test più professionali.

    Scopri alcune delle nostre soluzioni
